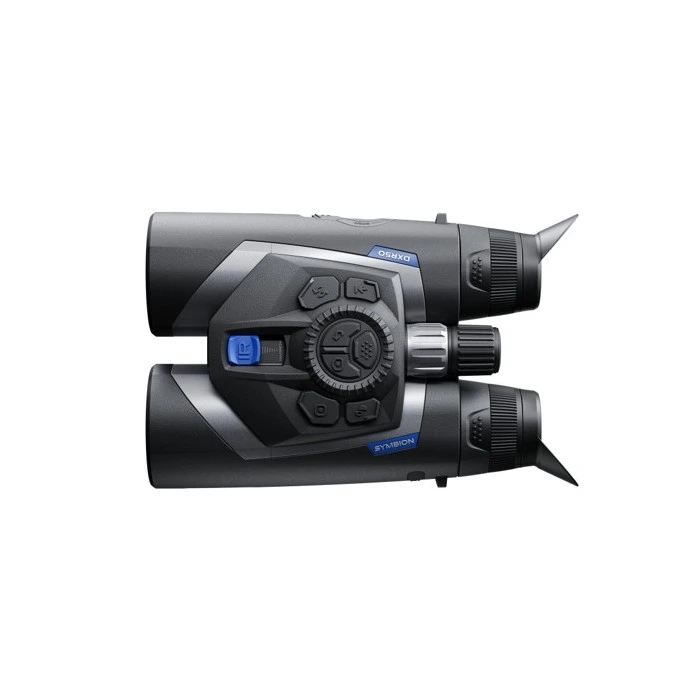

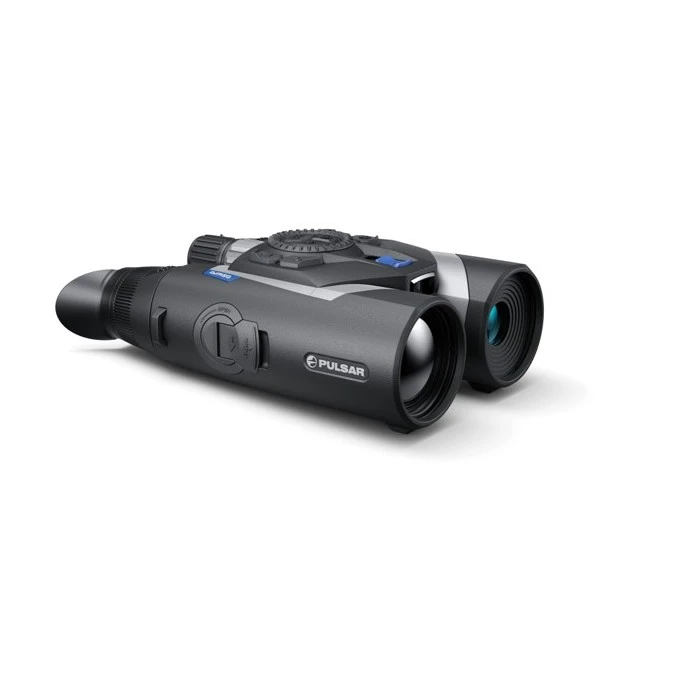

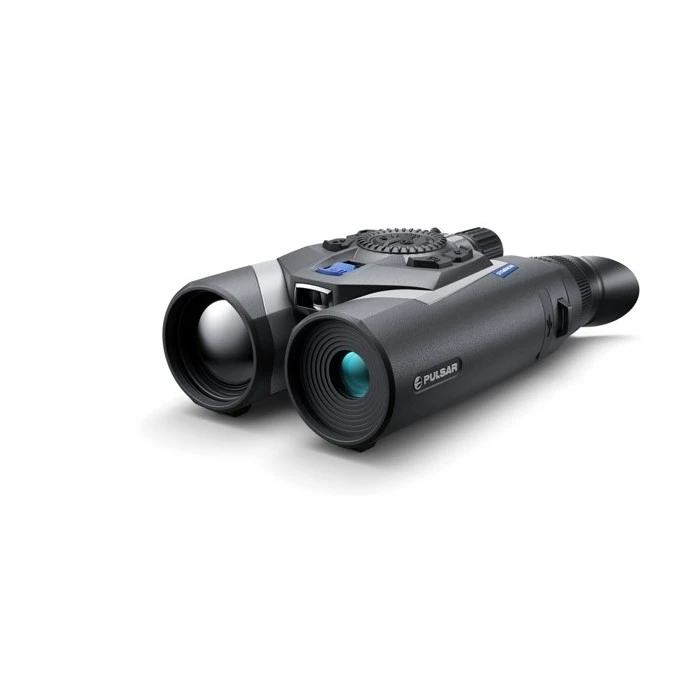

Pulsar – Symbion LRF DXR50

Prestazioni Ottiche del Canale Termico

L’integrazione del sensore da 640 x 480 con un obiettivo da 50 mm con apertura F/1.0 conferisce al DXR50 un ingrandimento ottico nativo di 4x. Questo ingrandimento base è superiore a quello del modello DXT50 (2x), rendendo il DXR50 intrinsecamente più adatto per l’osservazione in spazi aperti, pianure e ambienti montani dove il soggetto si trova spesso a distanze considerevoli.

L’uso del germanio per l’ottica termica è fondamentale, poiché questo materiale è uno dei pochi a garantire un’alta trasmittanza nella banda LWIR. La combinazione di un’apertura veloce F/1.0 e un sensore ad alta sensibilità garantisce che la massima quantità possibile di radiazione termica venga convertita in impulsi elettrici, riducendo la dipendenza dal guadagno software che, se eccessivo, porterebbe alla granulosità dell’immagine.

Evoluzione della Visione Digitale 4K e Modalità Notturne

Il secondo pilastro tecnologico del Symbion LRF DXR50 è il suo canale digitale ultra-HD. Pulsar ha implementato un sensore CMOS 4K con risoluzione nativa di $3840 \times 2160$ pixel. Questo modulo è stato progettato per superare le limitazioni dei visori notturni digitali standard, offrendo una versatilità che copre l’intero ciclo delle 24 ore.

Funzionalità Diurna e Crepuscolare

Durante le ore diurne, il canale digitale opera in modalità “Day Color”, fornendo immagini a colori naturali con una definizione che rivaleggia con i binocoli ottici di alta gamma. La risoluzione 4K permette di osservare i dettagli morfologici più fini, come le punte dei palchi di un cervo o le venature delle foglie, facilitando un’identificazione che la sola visione termica non potrebbe mai garantire.

Con il calare del sole, la modalità “Twilight” ottimizza l’elaborazione del segnale per estendere la visione a colori anche in condizioni di luce estremamente scarsa. Questo è possibile grazie a un algoritmo di gestione del guadagno che amplifica i segnali cromatici residui prima che il rumore elettronico diventi dominante. In questa fase, l’operatore può ancora distinguere i colori degli abiti o i dettagli naturali del piumaggio quando l’occhio umano percepirebbe solo ombre indistinte.

Visione Notturna Attiva e Illuminatore IR

In condizioni di oscurità totale, il Symbion passa alla modalità “Night B&W” o “Night Green”. Per supportare queste modalità, il dispositivo è equipaggiato con un illuminatore infrarosso LED integrato che opera a 850 nm. La scelta dei 850 nm è strategica: pur emettendo un leggerissimo bagliore rosso visibile se osservato direttamente, offre una portata e una luminosità del sensore significativamente superiori rispetto ai sistemi a 940 nm, che pur essendo “invisibili” riducono la sensibilità del sensore CMOS di oltre il 40%.

Il raggio dell’illuminatore IR è focalizzabile, permettendo all’utente di scegliere tra un fascio ampio per l’osservazione a breve distanza o un fascio stretto e concentrato per l’illuminazione di soggetti distanti. Questo sistema è fondamentale per l’identificazione certa, poiché permette di vedere le caratteristiche anatomiche dell’animale che la visione termica potrebbe solo suggerire sotto forma di calore.

Fusione Multispettrale e Picture-in-Picture (PiP)

La caratteristica più distintiva della serie Symbion è la capacità di integrare i due flussi video (termico e digitale) in un’unica interfaccia coerente. Questo non è un semplice interruttore tra due canali, ma un sistema di visualizzazione flessibile che sfrutta il display AMOLED da 1920 \times 1080 pixel per massimizzare l’informazione disponibile.

Dinamica del Picture-in-Picture Multispettrale

Il dispositivo permette di utilizzare la modalità Picture-in-Picture (PiP) in un modo innovativo: l’utente può mantenere la visione digitale 4K a schermo intero per l’identificazione del contesto e dei dettagli, mentre una finestra secondaria in alto mostra il rilevamento termico. Questo risolve uno dei problemi storici della termografia: la perdita di profondità e di riferimenti ambientali. Vedendo contemporaneamente il calore (che evidenzia il bersaglio) e l’immagine digitale (che mostra l’ambiente reale), l’operatore può muoversi con maggiore sicurezza e rapidità.

La transizione tra le modalità è immediata, gestita da un processore ad alta velocità che garantisce una latenza minima e una frequenza di aggiornamento di $50 Hz$ per il canale termico, assicurando che non ci siano ritardi percepibili durante il monitoraggio di soggetti in rapido movimento. La fusione dei dati permette di rilevare il calore attraverso la nebbia tramite il canale termico e poi, una volta avvicinatisi, utilizzare il canale digitale 4K per confermare il sesso o la salute dell’animale con una precisione ottica senza precedenti.

Stabilizzazione Elettronica dell’Immagine (EIS)

L’osservazione ad alti ingrandimenti (fino a 32x nel canale termico e 26x nel canale digitale) introduce il problema critico del micro-mosso. Anche il minimo tremolio delle mani dell’operatore viene amplificato esponenzialmente, rendendo l’immagine instabile e difficile da interpretare. Per risolvere questo limite, il Pulsar Symbion LRF DXR50 è dotato di un sistema di stabilizzazione elettronica dell’immagine (EIS).

L’algoritmo EIS analizza in tempo reale i frame successivi catturati dai sensori e applica correzioni digitali per compensare i movimenti involontari. Questo si traduce in un’immagine “ancorata”, molto simile a quella prodotta da sistemi giroscopici professionali più pesanti e costosi. La stabilizzazione è particolarmente efficace durante la registrazione video e durante le fasi di misurazione laser, dove la precisione del puntamento è essenziale per ottenere dati corretti.

Telemetria Laser e Calcolo Balistico Integrato

La precisione nell’osservazione deve essere accompagnata dalla precisione nella misurazione. Il Symbion LRF DXR50 integra un telemetro laser (LRF) allo stato dell’arte che opera a 905 nm.

Specifiche e Funzionalità del Telemetro

Il modulo LRF è in grado di misurare distanze fino a $1500 metri$ (circa $1640 yarde$) con un’accuratezza di $\pm 1 metro$. Il sistema offre due modalità di funzionamento:

1. Misurazione Singola: Fornisce la distanza esatta del punto mirato con una singola pressione del tasto.

2. Modalità Scan: Fornisce aggiornamenti continui della distanza mentre l’utente sposta il binocolo attraverso il paesaggio o segue un animale in movimento.
